โหลดเซลล์ สำหรับ Arduino HX711 Digital Load Cell Weight Sensor Scale

โหลดเซลล์ สำหรับ Arduino HX711 Digital Load Cell Weight Sensor Scale

โมดูล HX711 เป็นโมดูลสำหรับขยายสัญญาณ จาก Sensor ตราชั่งน้ำหนัก (Load Cell) โดยปกติแล้วหากเราวัดแรงดันที่ได้จาก Load Cell โดยตรงค่าแรงดันที่ไดจะออกมาน้อยมาก จึงไม่สามารถป้อนไปยัง Arduino, NodeMCU, Raspberry Pi หรือ ไมโครคอนโทรลเลอร์ชนิดอื่นๆได้โดยตรง โดยโมดูลตัวนี้จะทำการขยายสัญญาณอนาล็อคเป็น Digital 24-Bit ความแม่นยำสูง ใช้งานได้ง่ายเพียงแค่เสียบสายสัญญาณ 2 เส้น และแหล่งจ่ายไฟให้กับ โมดูลอีก 2 เส้นเท่านั้น

Tutorial วิธีการใช้งาน ชุดชั้งน้ำหนัก HX711:

https://randomnerdtutorials.com/arduino-load-cell-hx711/

HX711 Load Cell Scale Specification:

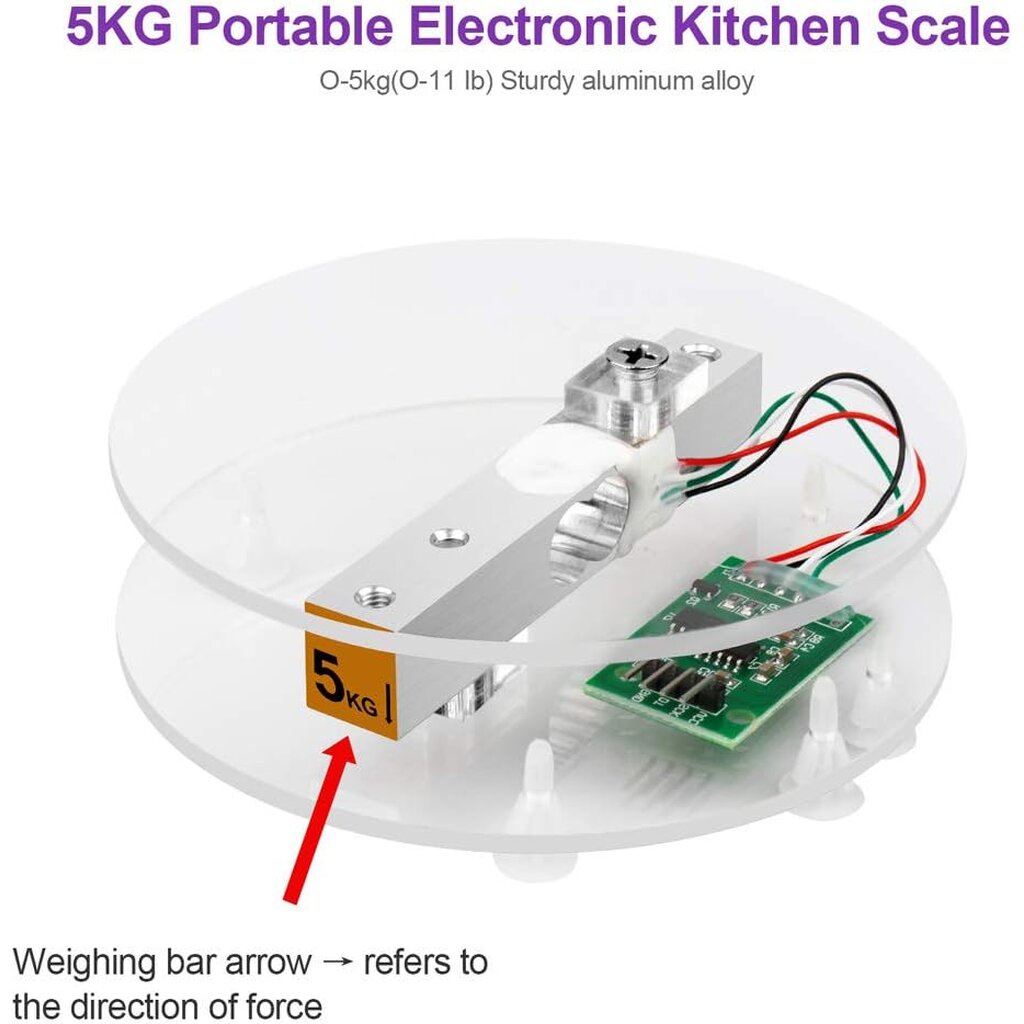

- Item Type: Digital Load Cell Weight Sensor

- Material: PCB, Acrylic, Aluminum alloy

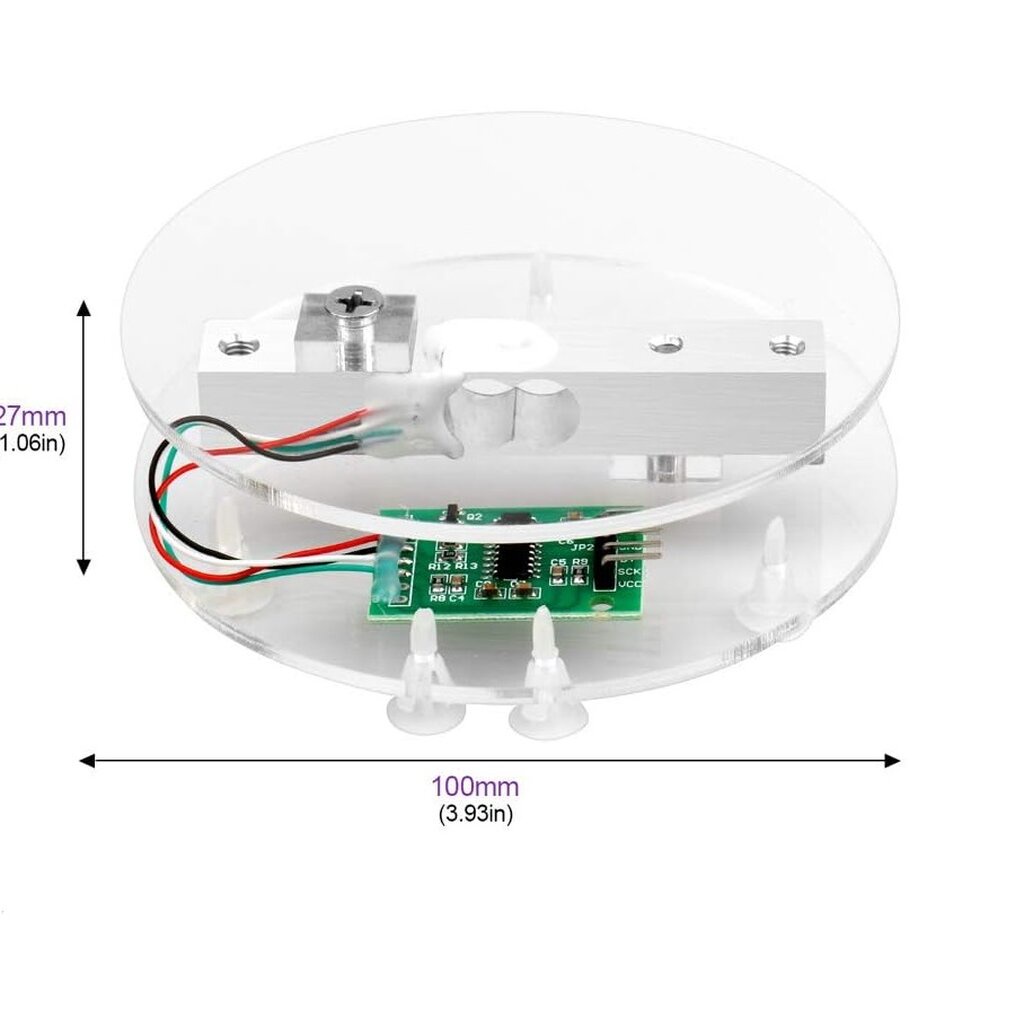

- Bracket Diameter: Approx. 10cm/3.94in Tray Diameter

- Working Voltage: 3.3V-5V Recommended 5V

- Height: Approx. 3.5cm/1.38in Including Pillars

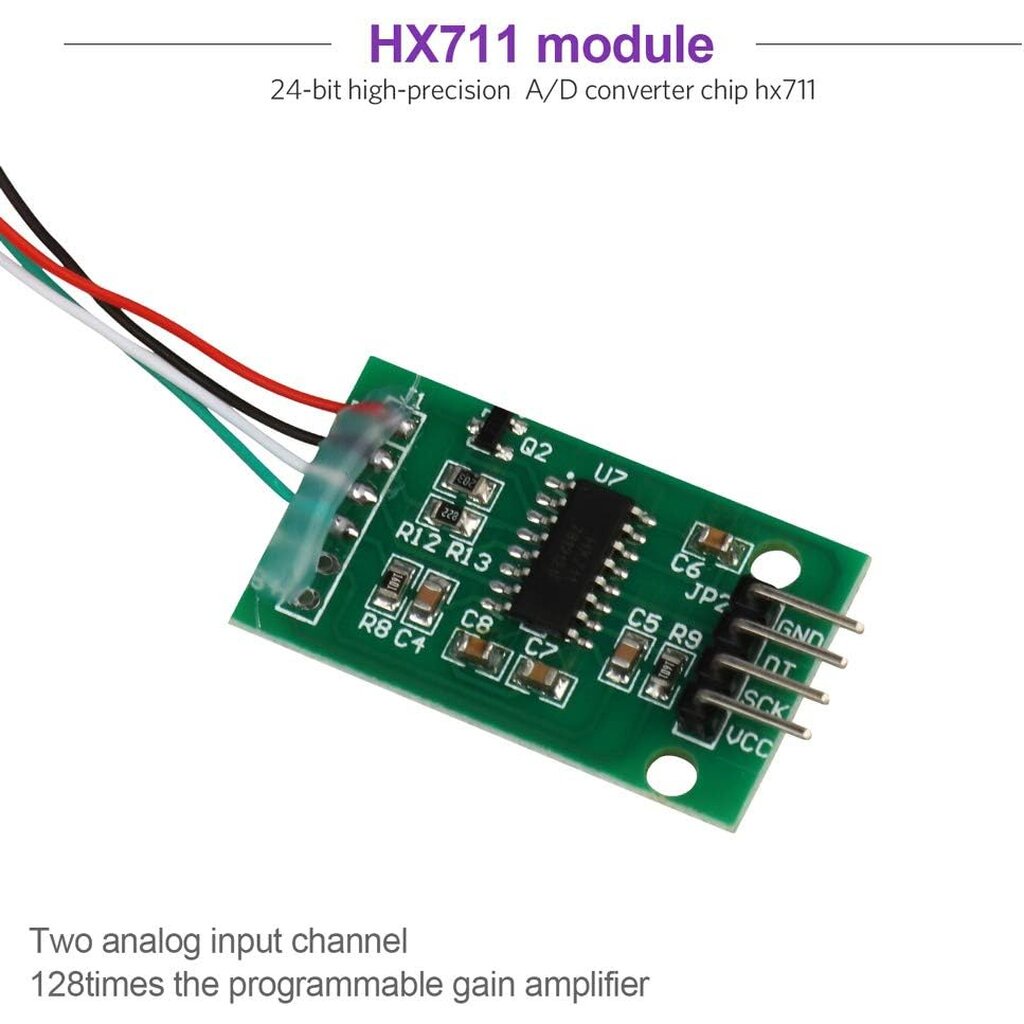

- AD Module: HX711 24-Bit High Precise A D Conversion Chip HX711

- Working Current: 1.5mA

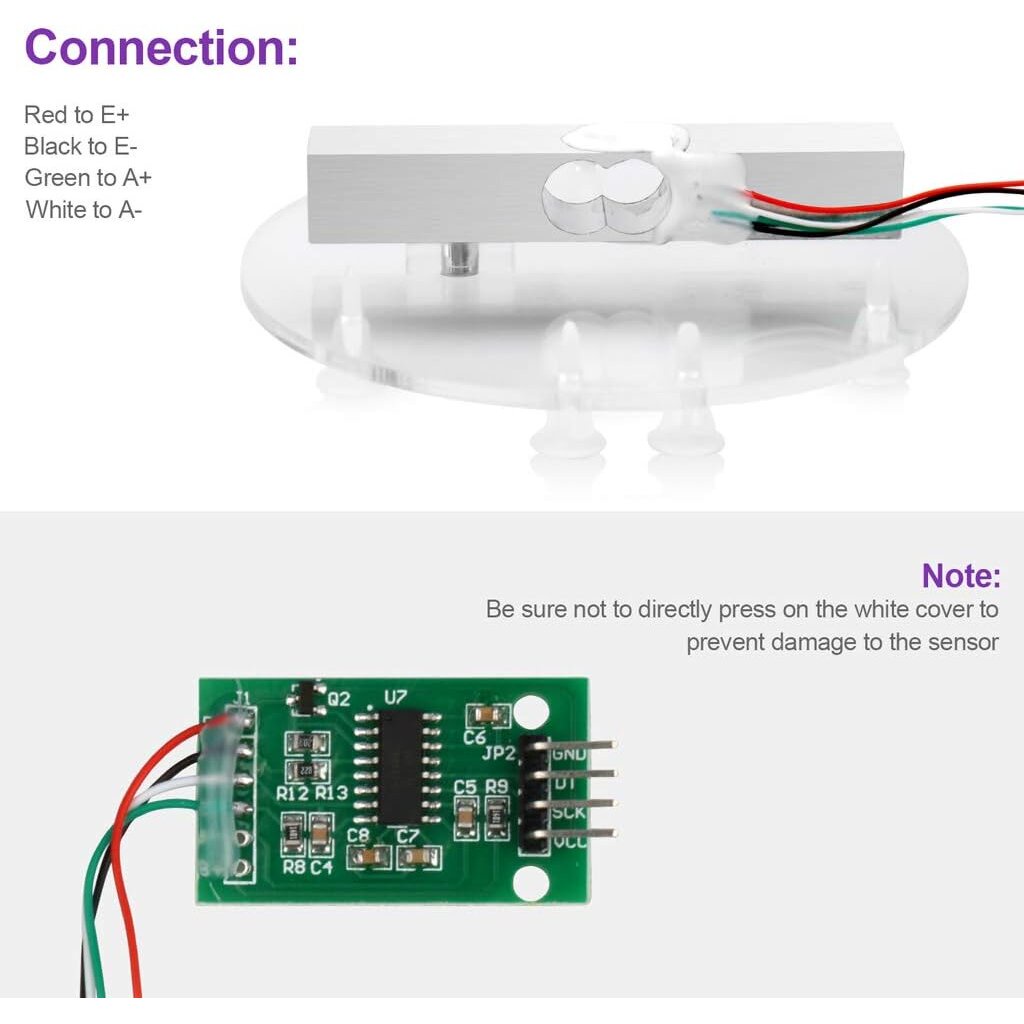

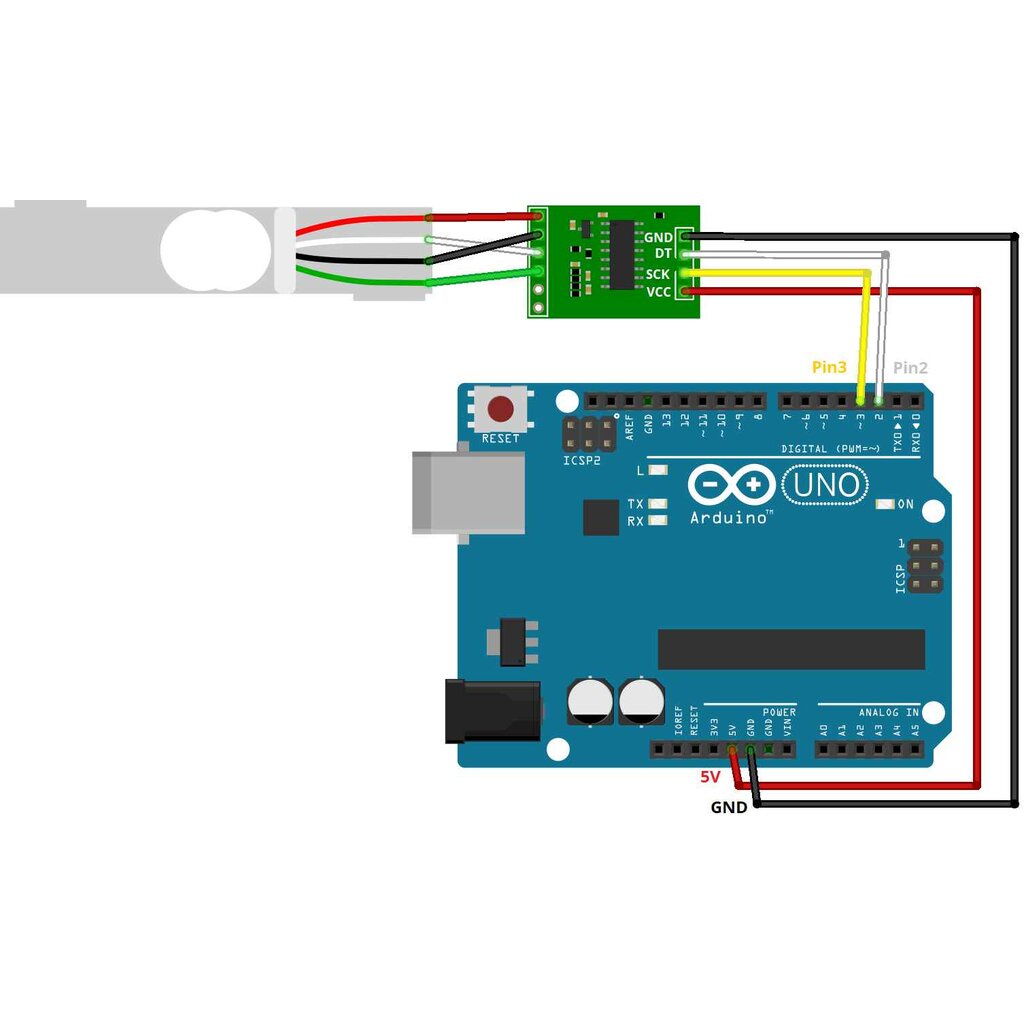

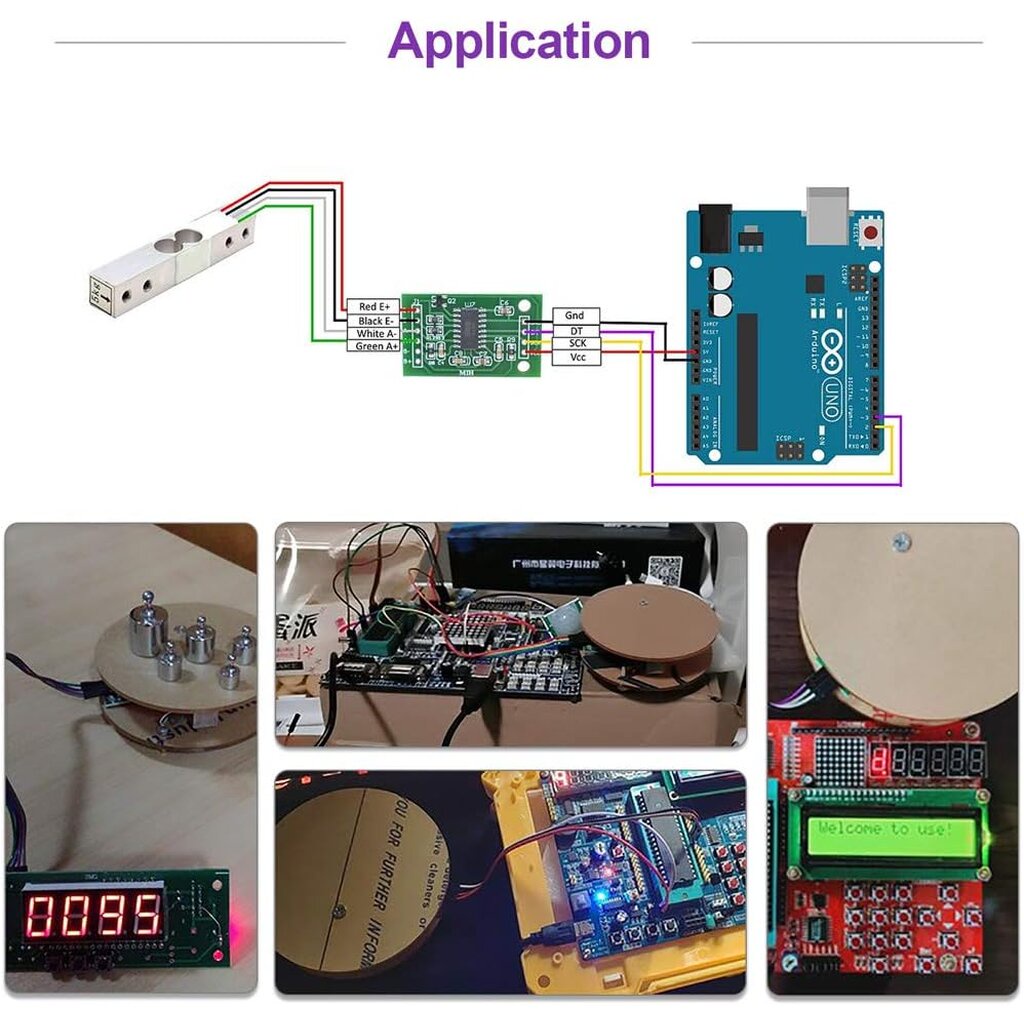

ตัวอย่างการต่อสาย Load Cell, HX711 และ Arduino

Load Ce...
