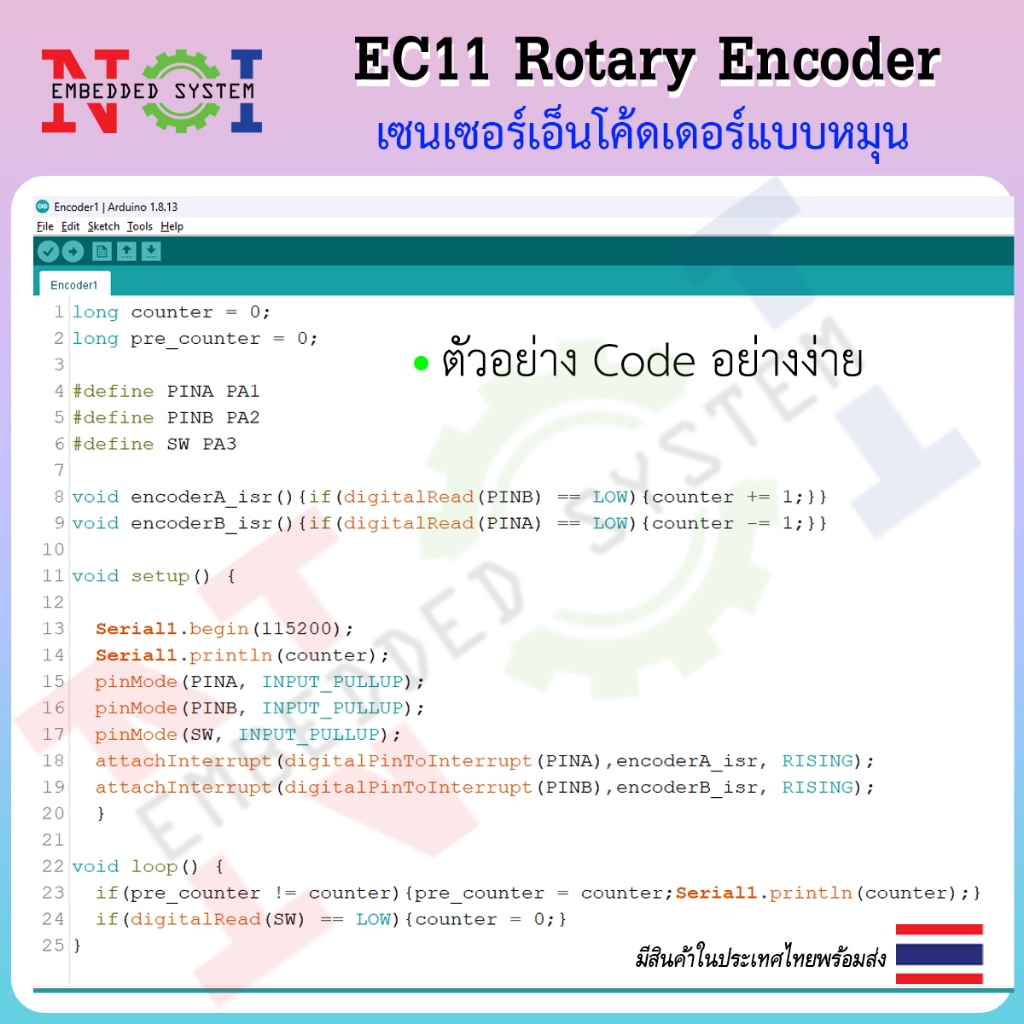

[NEBDS-01] Rotary Encoder EC11 พร้อมวงจร Schmitt Trigger/Anti-bounce/ใช้กับ Arduino/STM32/ESP32

[MEBDS-01] Rotary Encoder EC11 พร้อมวงจร Schmitt Trigger/Anti-bounce/ใช้กับ Arduino/STM32/ESP32

รายละเอียดสินค้า:

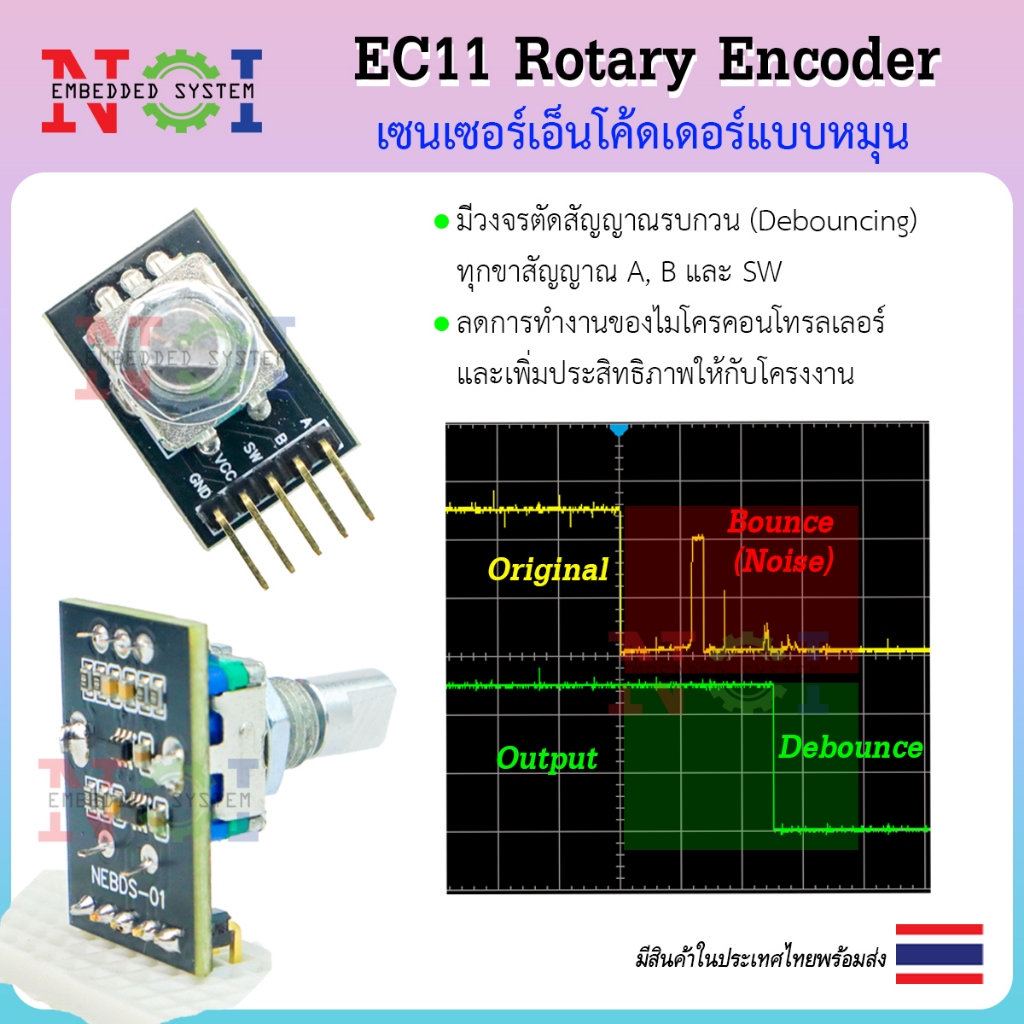

MEBDS-01 ถูกติดตั้งวงจรตัดสัญญาณกระเพื่อมเพื่อป้องกันการกระเพื่อมที่ออกมาจากกลไกลของเอ็นโค้ดเดอร์ โมดูลนี้จะช่วยตัดสัญญาณรบกวนเพื่อส่งสัญญาณที่ดีสำหรับ ขา A, B และ SW ดังนั้น สิ่งนี้จะช่วยนักพัฒนาเขียนโปรแกรมได้ง่ายและจะช่วยลดการทำงานของ ไมโครคอนโทรลเลอร์ได้

- โมเดล: MEBDS-01

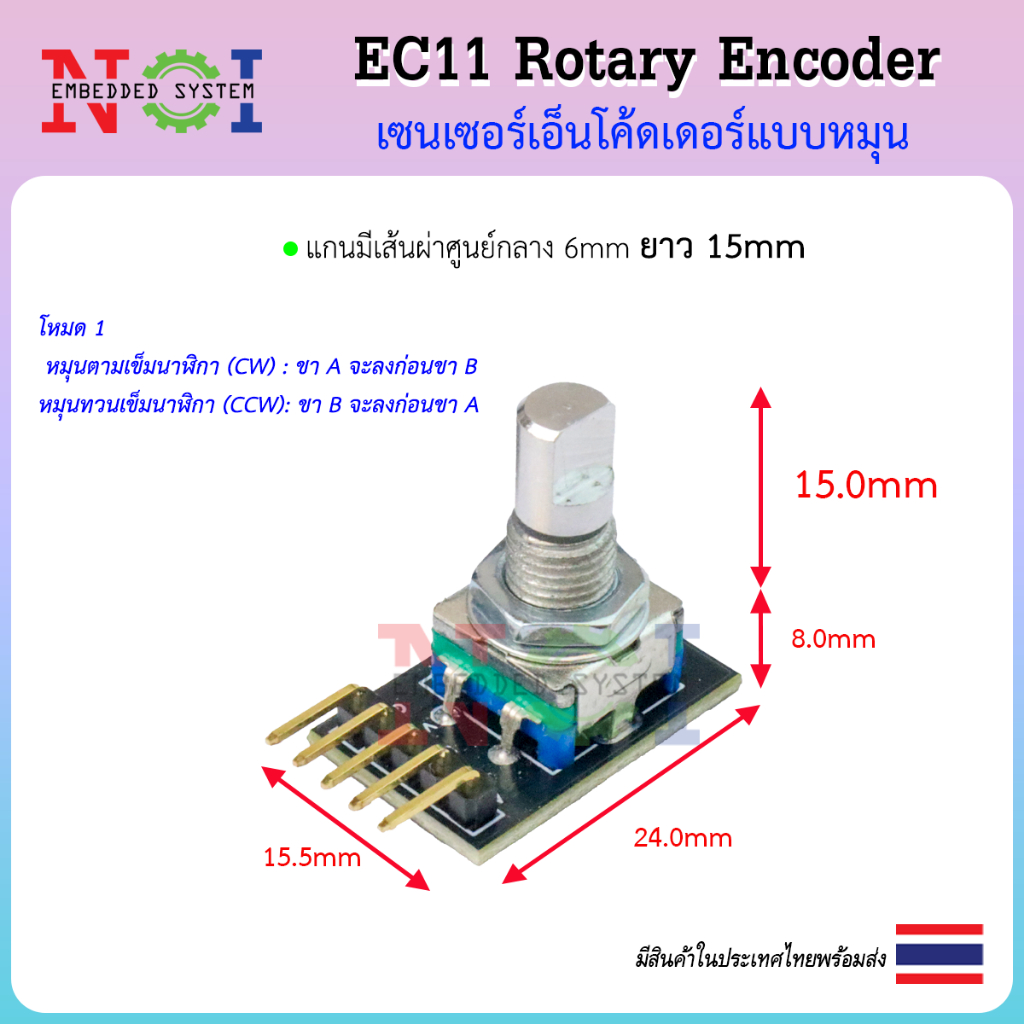

ก. MEBDS-01-แกนยาว 15มม. โหมด1

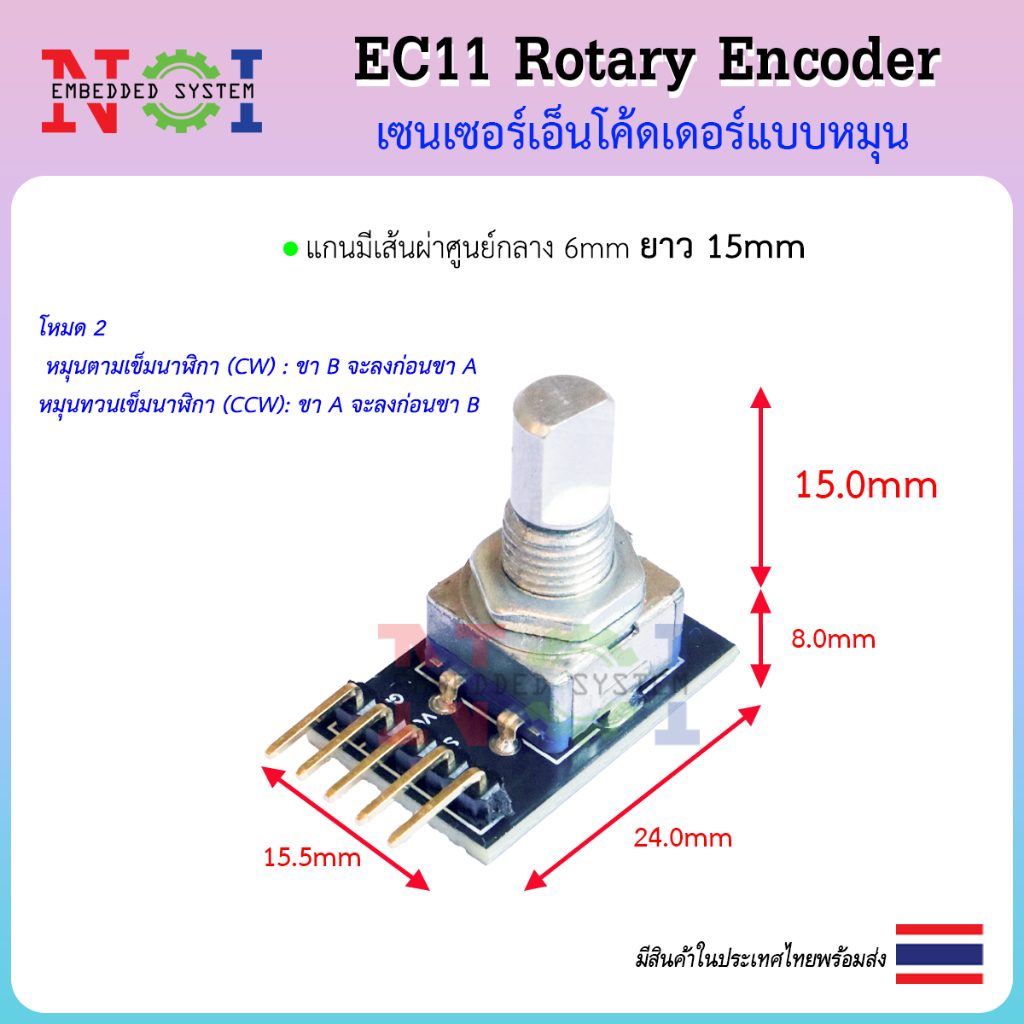

ข. MEBDS-01-แกนยาว 15มม. โหมด2

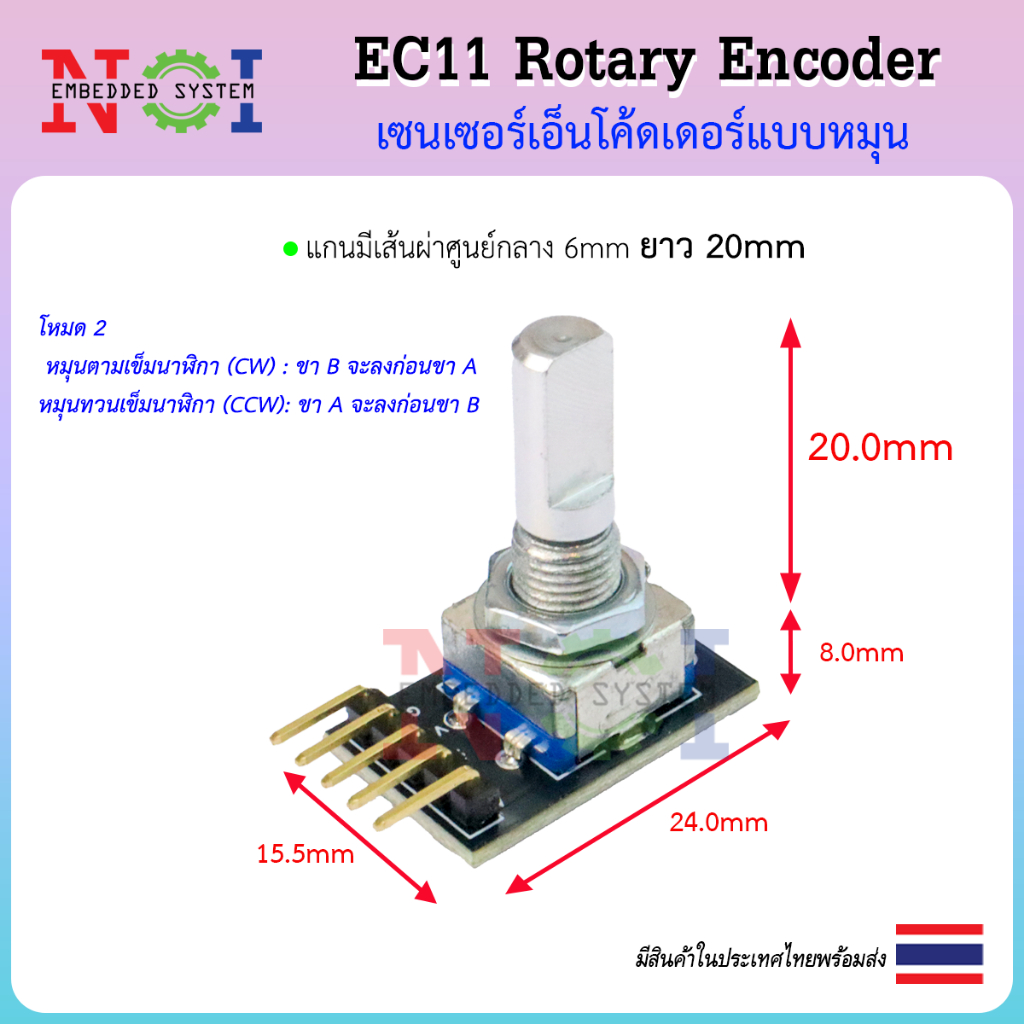

ค. MEBDS-01-แกนยาว 20มม. โหมด2

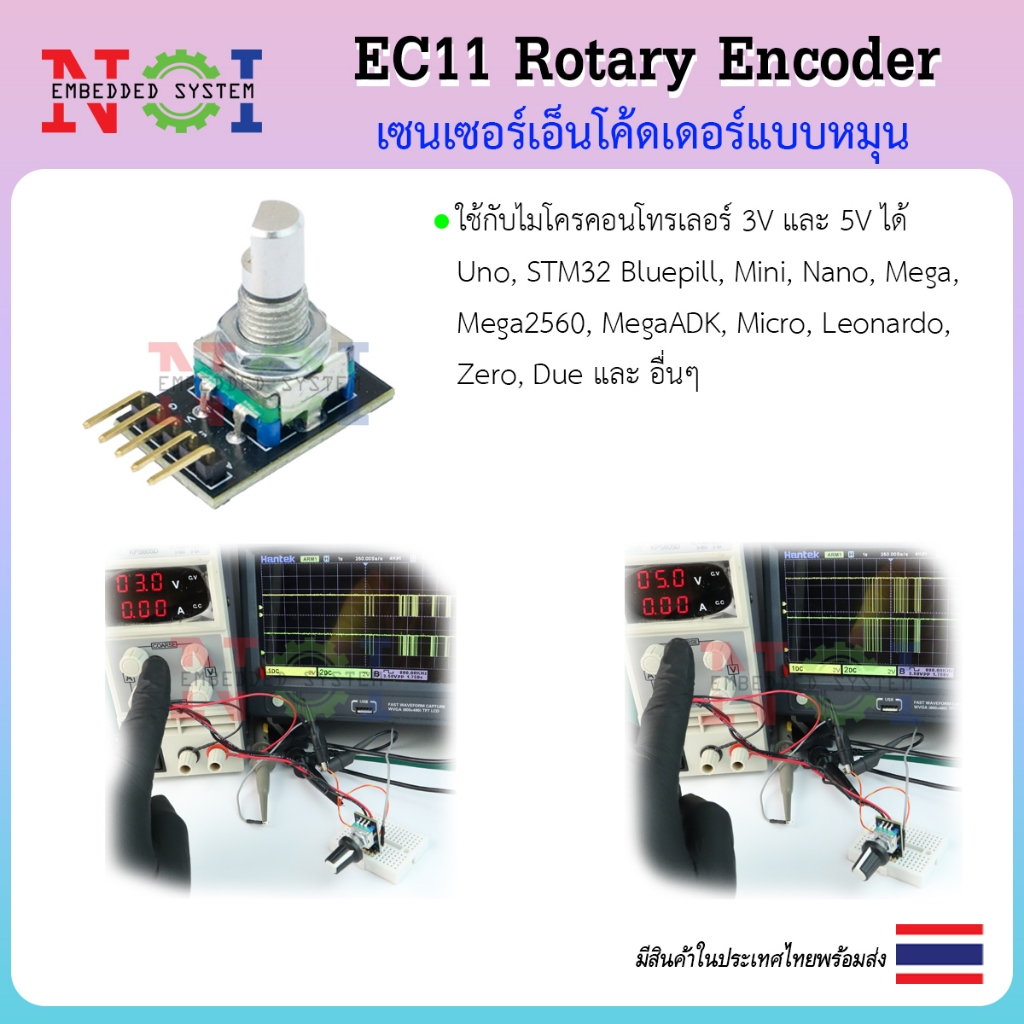

- แรงดันไฟฟ้า: 3V - 5V

- การกินกระแส: น้อยกว่า 3mA

- สัญญาณ/รอบ: 20

- ขนาดของโมดูล: 15.5มม.x 24.0มม. x 23.0มม. (MEBDS-01-15mm)

15.5มม. x 24.0มม. x 28.0มม. (MEBDS-01-20mm)

- ขาของโมดูล

1.GND: กราวด์

2.VCC: 3 - 5V

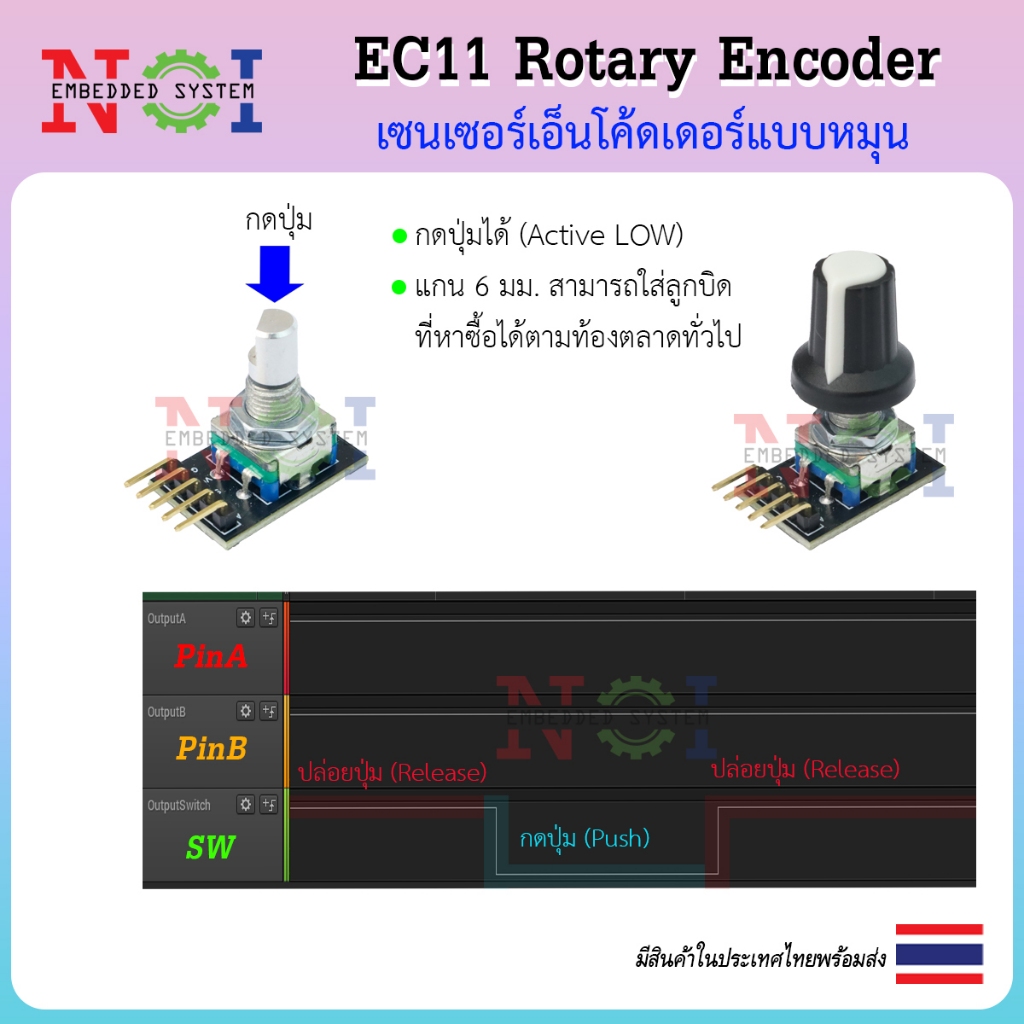

3.SW: ต่อไปที่ไมโครคอนโทรลเลอร์ (กดแล้วสัญญาณจะเป็นศูนย์)

4.B: ต่อไปที่ไมโครคอนโทรลเลอร์

5.A: ต่อไปที่ไมโครคอนโทรลเลอร์

ุ

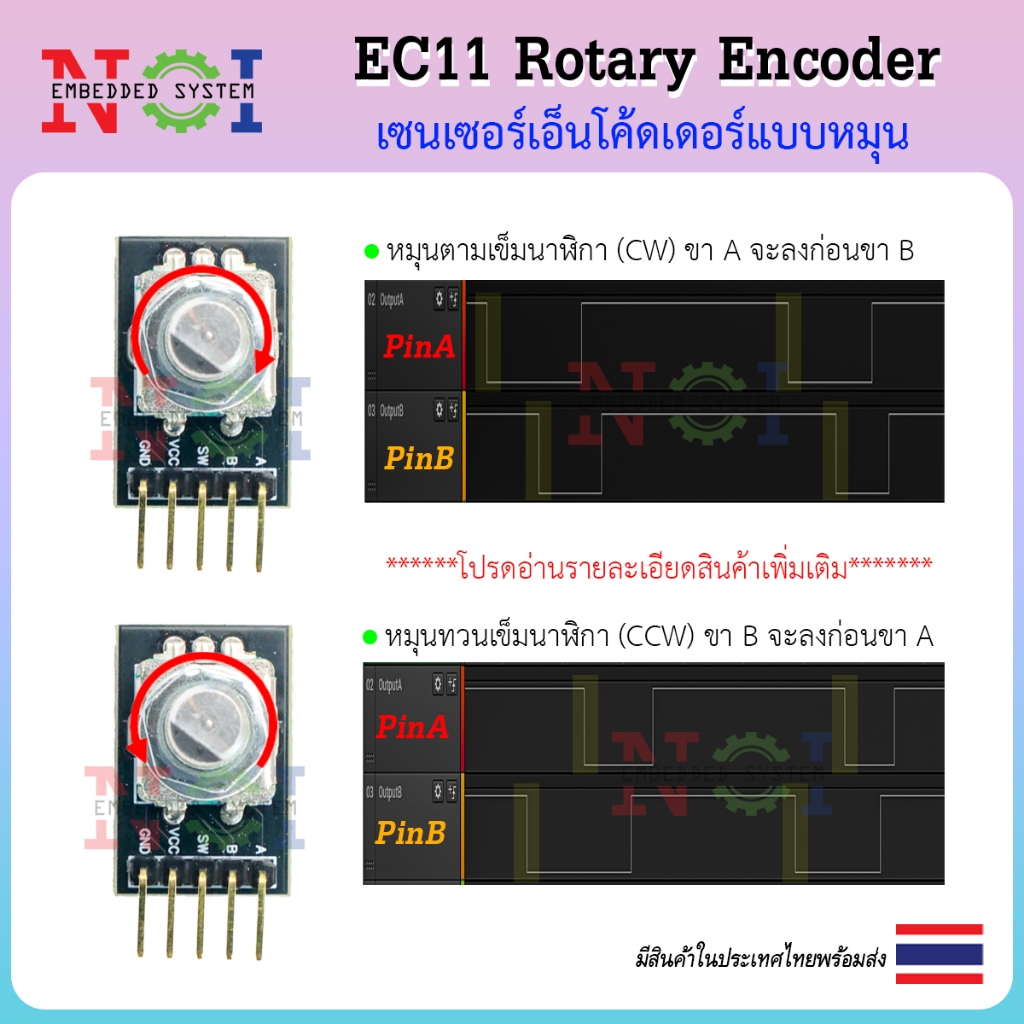

- สัญญาณที่ออกเวลาหมุนแกน

ก. MEBDS-01-แกนยาว 15มม. โหมด1

หมุนตามเข็มนาฬิกา (CW) : ขา A จะลงก่อนขา B

หมุนทวนเข็มนาฬิกา (CCW): ขา B จะลงก่อ...
