จอ 0.96 inch 7-pin สองสีแบบ SPI และ I2C 0.96 inch two-color OLED module SPI

จอ 0.96 inch 7-pin สองสีแบบ SPI 0.96 inch two-color OLED module SPI

รายละเอียดสินค้า

Resolution: 128X64

Color:yellow-blue

Supported platforms: for arduino, 51 series, MSP430 series, STIM32 / 2,SCRchips

Low power consumption: 0.04W during normal operation

Support wide voltage: 3.3V-5V DC

Working temperature:-30-80 degrees

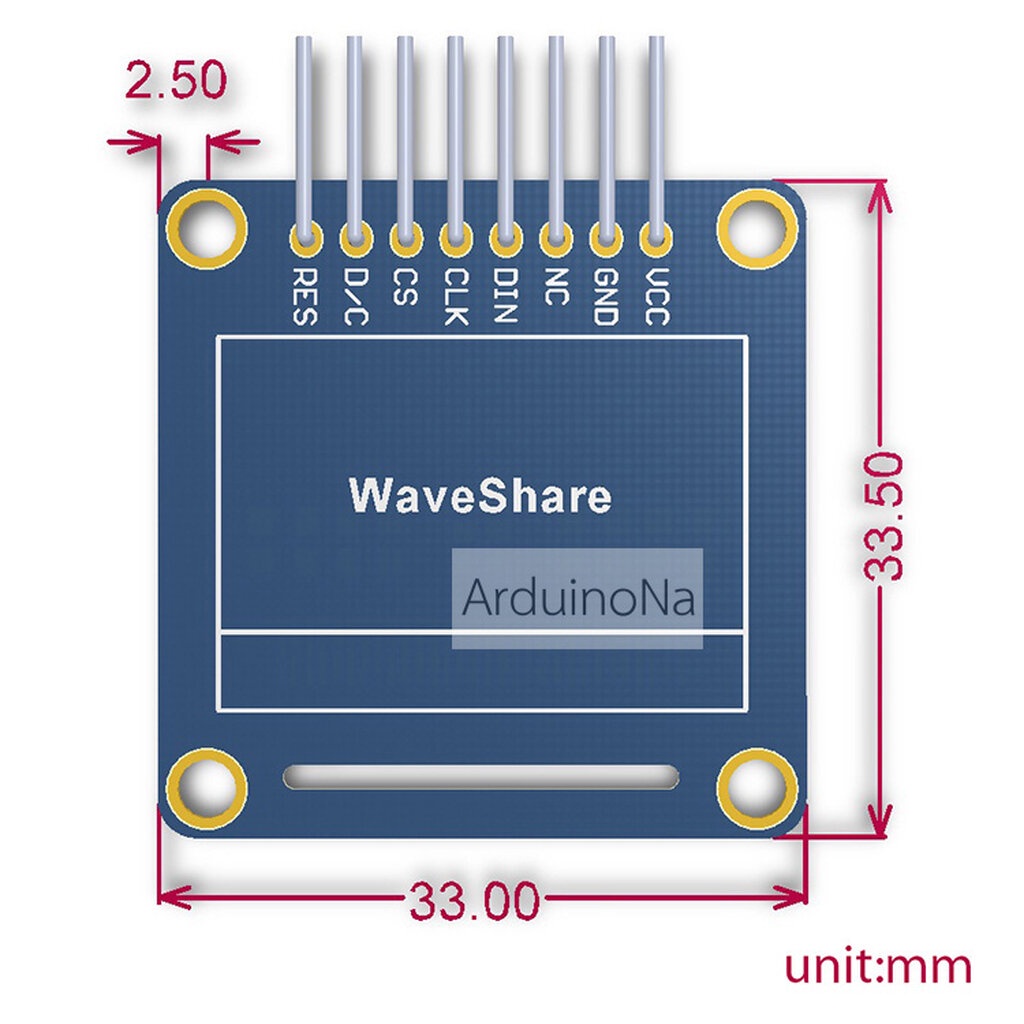

Volume: 27MM * 27MM * 4.1MM

Driver IC:SSD1306

Communication: IIC/SPI

Backlight: OLED self light, no need backlight

Connection/Wiring Details:

Arduino OLED

V3.3V V33

GND GND

9 MOSI

10 CLK

11 DC

12 CS

Code Samples:

https://github.com/adafruit/Adafruit_SSD1306

https://github.com/adafruit/Adafruit-GFX-Library

วิธีการเปลี่ยนจาก SPI / I2C

SSd1306 ชนิด 7 pin สามารถใช้งานได้ทั้ง SPI และ I2C แต่การสลับรูปแบบการสื่อสารนี้ ต้องการการบัดกรีและตัวต้านทาน 10kohm และตัวเก็บประจุขนาด 100nF โดยสามารถทำได้ดังนี้

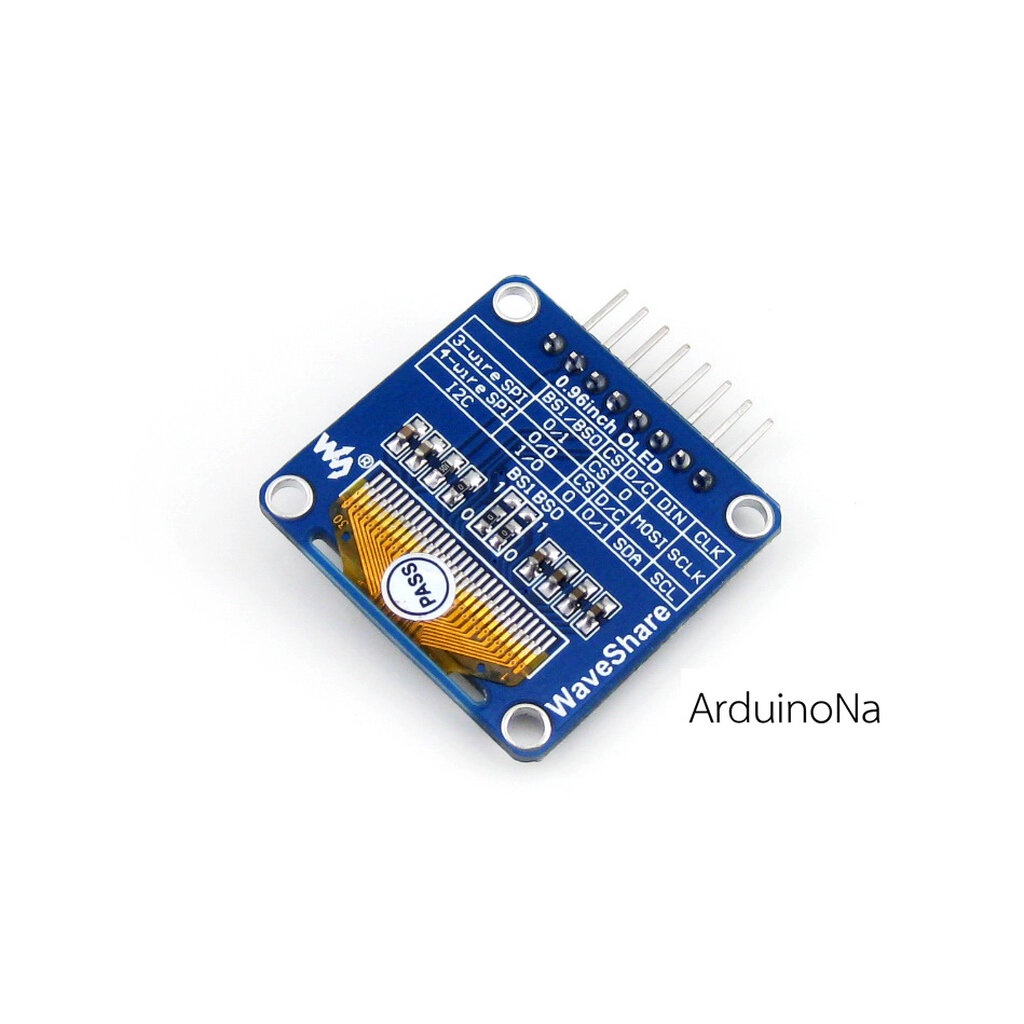

บัดกรีตัวต้านทาน 0 ohm หรือบัดกรีเชื่อม R1 และ R2 และถอด R3 ออกตามรูป

และต่อตัวต้านทานกับตัวเก็บประจุเข้าขา RES ดังรูป ก็จะสามารถใช้งานในโหมด i2C ได้แ...
